Zbiorniki hydroforowe membranowe - ZBOS / ZBOL - malowane wewnątrz

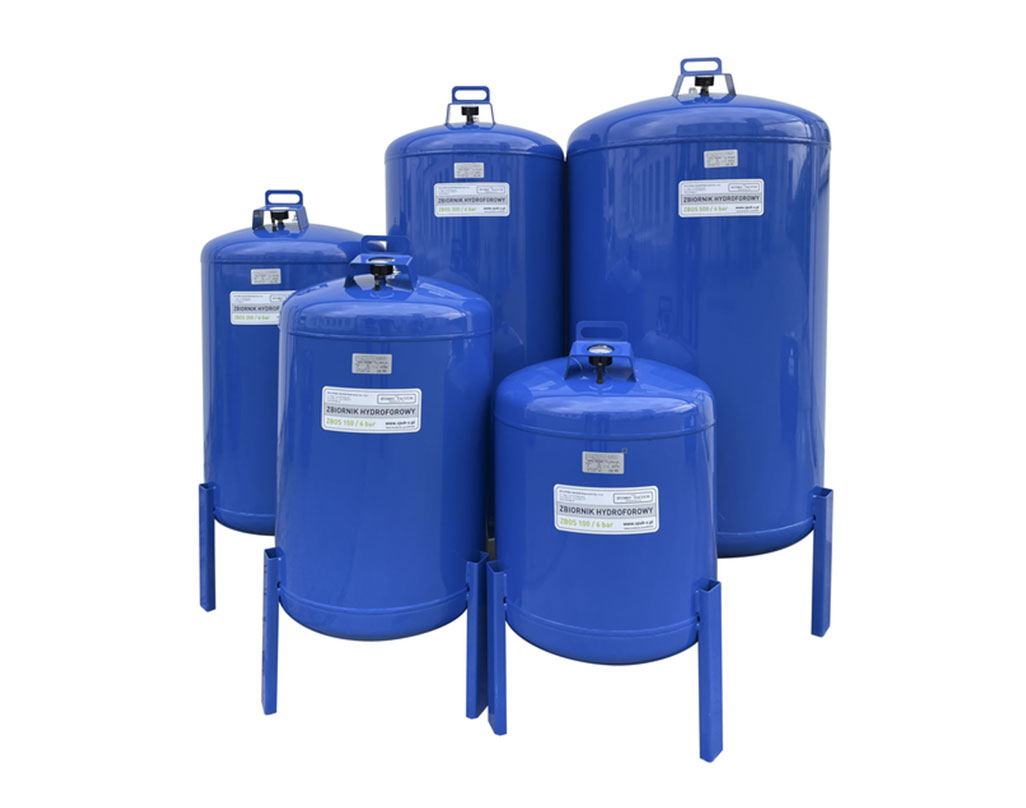

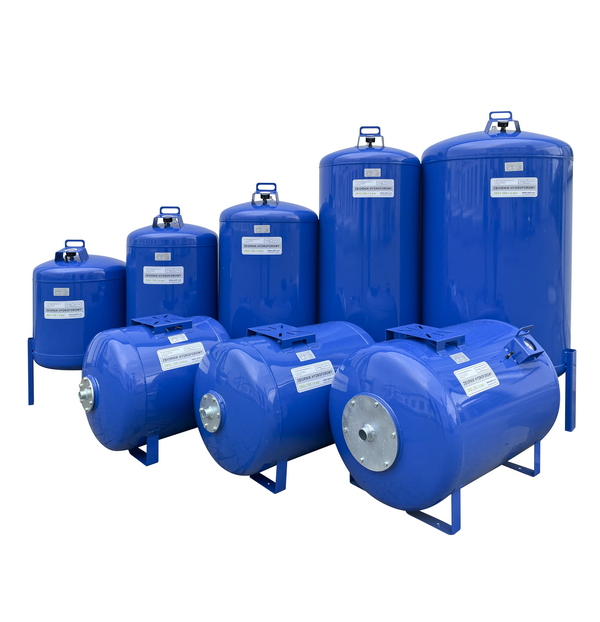

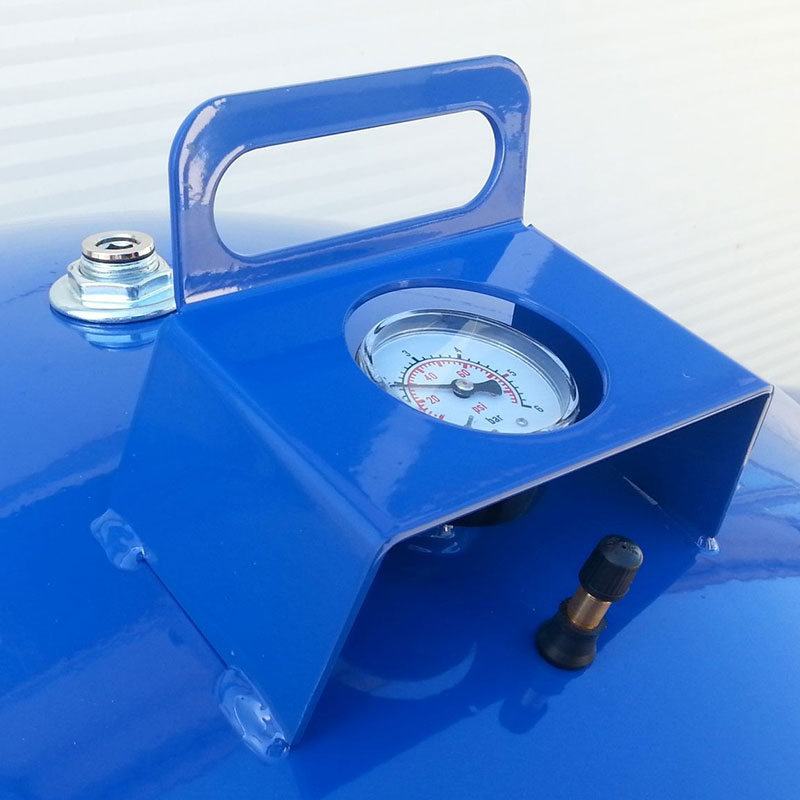

Zbiorniki hydroforowe membranowe typu ZBOS (stojący), ZBOL (leżący) przeznaczone są do magazynowania wody użytkowej wykorzystywanej do zasilania w wodę budynków mieszkalnych i gospodarczych z własnego ujęcia do celów spożywczych lub przemysłowych. W połączeniu z pompami samozasysającymi lub głębinowymi tworzą automaty hydroforowe. Wewnątrz zbiornika znajduje się membrana workowa z gumy EPDM. Zbiorniki zabezpieczone są przed korozją powłoką malarską, zewnątrz i wewnątrz pomalowane są proszkowo. Ponieważ po przez membranę elastyczną został rozdzielony układ wodno-gazowy nie ma potrzeby ciągłego uzupełniania powietrza w czasie eksploatacji. na górnej dennicy znajduje się manometr, wentyl oraz uchwyt umożliwiający swobodne ustawienie zbiornika.
Zalety zbiorników ZBOS i ZBOL:
- zbiorniki malowane wewnętrznie i zewnętrznie farbą proszkową,
- zbiorniki bezobsługowe ( brak potrzeby uzupełniania poduszki gazowej ),
- szybki montaż,
- dłuższa żywotność zbiornika ( woda znajduje się w membranie ),
- możliwość zamontowania pompy bezpośrednio na zbiornikach typu ZBOL.
Wszystkie zbiorniki hydroforowe typu
ZBOS / ZBOL / ZBOS 10 bar
są pomalowane także wewnątrz.
Jest to dodatkowe zabezpieczenie zbiornika, które wydłuża jego żywotność jak i membrany.

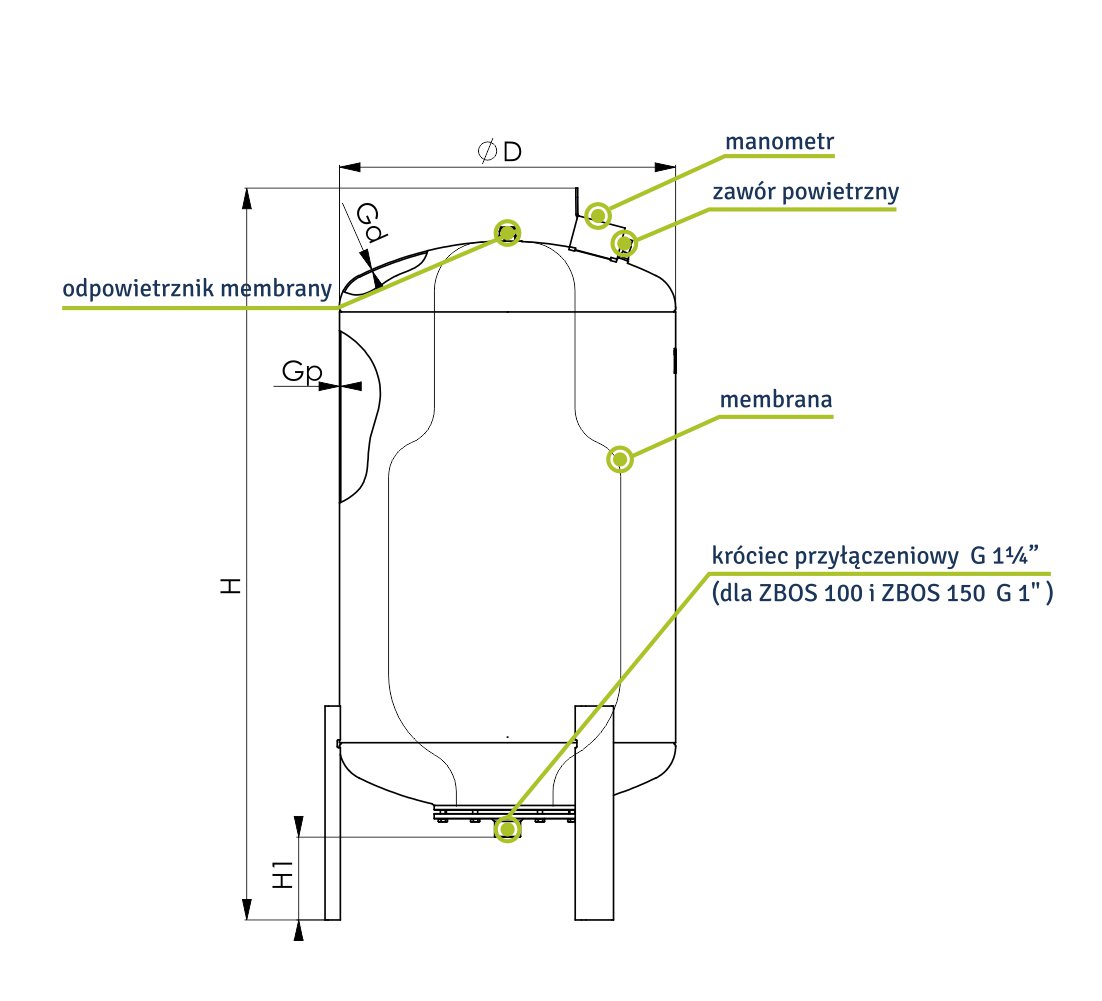

Budowa zbiorników
ZBOS 100 / 150 / 200 / 300 / 500 l.
Dane techniczne zbiorników ZBOS
| Typ zbiornika | Poj. | øD | H | H1 | Gp | Gd | Max. ciśnienie | Ciśnienie próbne | Tmin | T/max | Masa |
| [ l ] | [ mm ] | [bar] | [oC] | [kg] | |||||||
| ZBOS100 | 100 | 500 | 880 | 125 | 2,0 | 2,5 | 6 | 8,6 | 6 | 20 | 29 |
| ZBOS150 | 150 | 1060 | 34 | ||||||||
| ZBOS200 | 200 | 550 | 1197 | 139 | 48 | ||||||
| ZBOS300 | 300 | 1492 | 68 | ||||||||
| ZBOS500 | 500 | 750 | 1550 | 125 | 2,0 | 3 | 86 | ||||

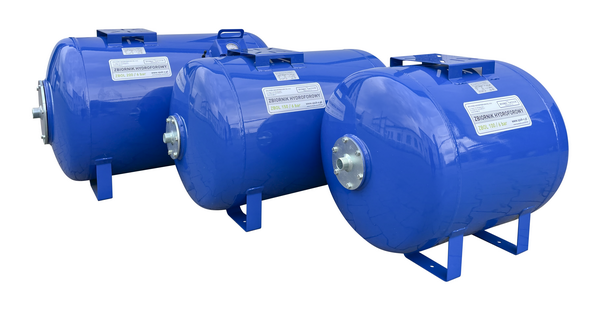

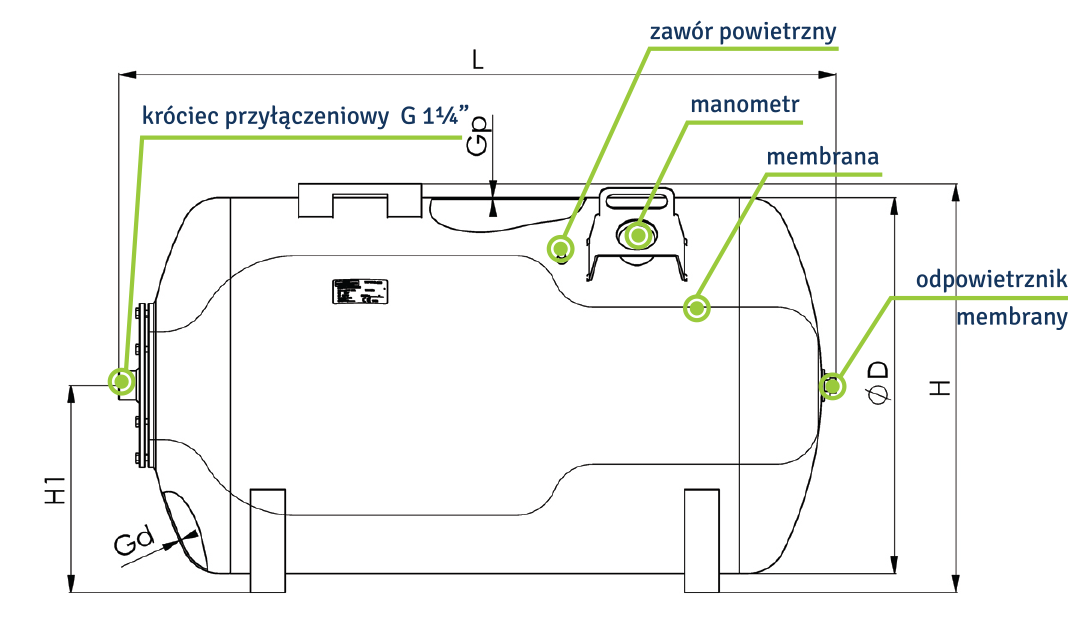

Budowa zbiorników
ZBOL 200 l
Dane techniczne zbiorników ZBOL
| Typ zbiornika | Poj. | D | L | H | H1 | Gp | Gd | Max. ciśnienie | Ciśnienie próbne | T/min | T/max | Masa |
| [ l ] | [mm] | [bar] | [oC] | [kg] | ||||||||
| ZBOL 100 | 100 | ø 500 | 683 | 545 | 278 | 2,0 | 2,5 | 6 | 8,6 | 6 | 20 | 29 |
| ZBOL 150 | 150 | 864 | 34 | |||||||||
| ZBOL 200 | 200 | ø550 | 1052 | 600 | 303 | 48 | ||||||
Zbiornik hydroforowy z membraną
- W środku znajduje się gumowa membrana (balon)
- Woda jest oddzielona od powietrza.
- Powietrze znajduje się między ścianą zbiornika, a membraną.
Dzięki temu ciśnienie jest stabilniejsze, a powietrze nie ucieka do wody.
Dodatkowo zbiorniki membranowe ZBOS/ZBOL/ZBOS 10 bar są pomalowane także wewnątrz.
Zbiornik hydroforowy ocynkowany
- Wykonany ze stali pokrytej warstwą cynku (ochrona przed korozją)
- Brak membrany – woda ma bezpośredni kontakt z powietrzem
- Powietrze i woda mieszają się w środku
W praktyce oznacza to, że powietrze stopniowo się rozpuszcza w wodzie i trzeba je uzupełniać.
